NETBOX Line

Optimaler Zugang zu Strom-, Daten- und Kommunikationsanschlüssen - elegant gelöst mit der NETBOX Line. Das hochwertige Aluminiumprofil überzeugt dabei durch eine harmonische Formgebung und fügt sich elegant in unterschiedlichste Möbelkonzepte ein. Die leicht erhöhte Bauweise schützt die Module und Anschlüsse vor Flüssigkeiten.

Farben
silber
Jetzt anfragen
Key facts Beispiel Galerie Zubehör Downloads
Technik
  • Festangeschlossenes Netzanfangs- oder Verbindungskabel (GST-18) in unterschiedlichen Längen
  • Ideal kombinierbar mit einem Tragarm für TFT Bildschirme aus dem Bereich NET+
Merkmale
  • Aufgrund der geringen Abmessung besonders platzsparender Einbau möglich
  • Erhöhte Bauweise schützt vor verschütteter Flüssigkeit
  • Variable Länge
  • Flexibilität durch Einsatz von Wechselmodulen
Befestigung
  • Befestigung durch Rastmechanismus
  • Plattenstärke: 10-40 mm
Werkstoff
  • Gehäuse: Aluminium / Kunststoff
  • Module: Kunststoff
Farben
  • Gehäuse: silber
  • Module: schwarz

Beispielhafte Konfiguration

NETBOX

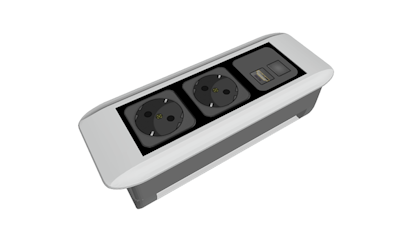

Beispiel 1

Gehäuse

Für 3 Module, die Module sind schwarz, das Gehäuse wird in silber geliefert.

Ausbruchsmaß

193,5 x 77,5 mm

Stromversorgung

Verbindungskabel mit GST 18/3-Stecker, Kabellänge ca. 200 mm. OHNE Stromausgang.

Verdrahtung

1,5 mm²

Bestückung

2 x Schuko-erhöhter Berührschutz (diagonal)

1 x HDMI Durchgangskupplung + Verschlussstopfen. Eingang: HDMI Gender-Changer (Buchse-Buchse), OHNE Kabel

NETBOX

Beispiel 2

Gehäuse

Für 5 Module, die Module sind schwarz, das Gehäuse wird in silber geliefert.

Ausbruchsmaß

299,5 x 77,5 mm

Stromversorgung

Netzanfangskabel (NAK) mit GB-Winkelstecker (13 A), Kabellänge ca. 2900 mm

Verdrahtung

1,5 mm²

Bestückung

3 x GB-Y mit 3,15 A Sicherung (senkrecht)

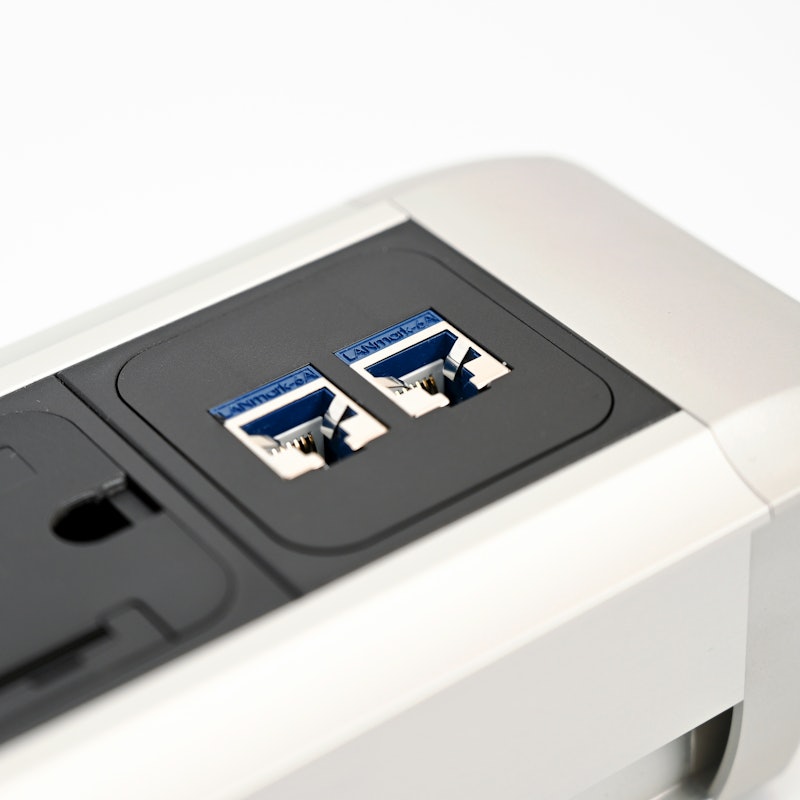

2 x RJ45 Cat. 6 geschirmt (Nexans). Eingang Netzwerk: 2 x Patchkabel mit RJ45-Stecker, Kabellänge ca. 3500 mm

2 x USB 3.2 Typ A. Eingang USB: 2 x USB-Kabel mit USB-Stecker (Typ A), Kabellänge ca. 1700 mm

NETBOX

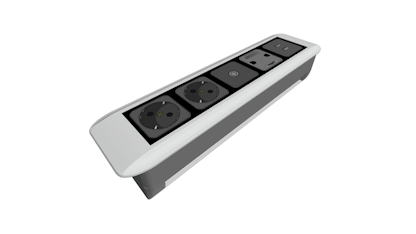

Beispiel 3

Gehäuse

Für 5 Module, die Module sind schwarz, das Gehäuse wird in silber geliefert.

Ausbruchsmaß

299,5 x 77,5 mm

Stromversorgung

Verbindungskabel mit GST 18/3-Stecker, Kabellänge ca. 200 mm

Verdrahtung

1,5 mm²

Bestückung

2 x Schuko (diagonal)

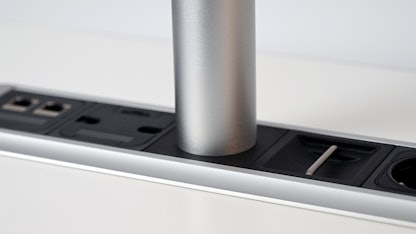

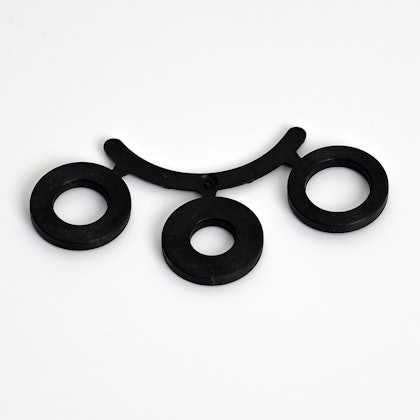

1 x Monitor (TFT)-Halterung für 8, 10 und 12 mm-Befestigungsschraube

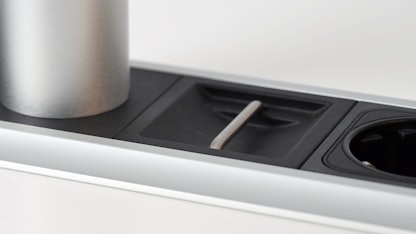

1 x Kommu-Tunnel mit 2 x Ausschnitten

2 x USB 3.2 Typ A. Eingang USB: 2 x USB-Kabel mit USB-Stecker (Typ A), Kabellänge ca. 1700 mm

Allgemeine Produkt- und Materialinformationen

Kennzeichnungen und Approbationen Line

Downloads

Dokumente

Abmessungen NETBOX Line
pdf | 135 KB
Befestigung NETBOX Line
pdf | 2 MB
Produktdatenblatt NETBOX Line
pdf | 631 KB
